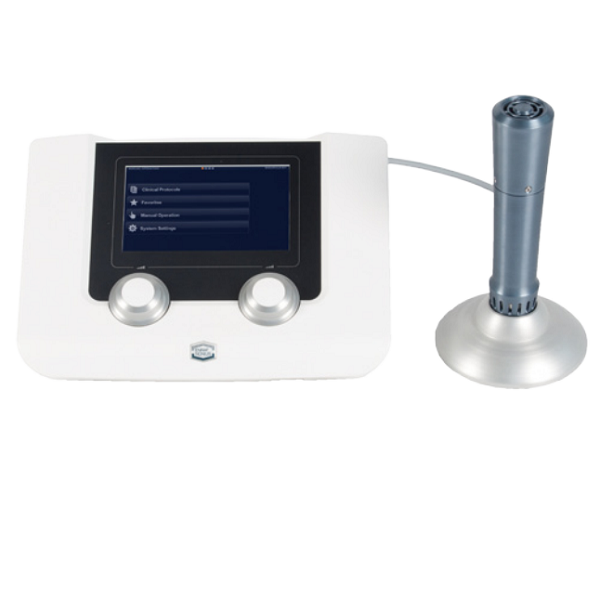

هو جهاز مدمج، ووحدة معالجة بالأمواج الصادمة. إن جهاز المعالجة بالأمواج الصادمة المثالي آمن، مريح وصديق للمستخدم، وأيضاً بكلفة أقل ومساحة أصغر.

الجهاز مدمج فهو لا يحتاج لضاغط حيث يحتوي على نظام الكترومغناطيسي. وهو نظام صغير وخفيف ومحمول ويتطلب صيانة أقل.

• يتم توليد الأمواج الصادمة خارج الجسم وتنتقل عبر الجلد وتكون الأمواج ذات سعة عالية من الطاقة الميكانيكية ويتم توليدها وفق نظام كهرومغناطيسي حيث يتم توليد صدمات ميكانيكية تصل كحد اختراق أعظمي حتى 35 مم في الأنسجة البشرية .

يتم انشاء المجال المغناطيسي عبر الملف الموجود في الجزء الخلفي لقبضة اليد ويتم تسريعه حتى الجزء الأمامي ليولد صدمة تنتشر شعاعيا" في الأنسجة .

المواصفات الفنية:

• التغذية الكهربائية: 220 VAC , 50-60Hz, 5A
• الجهاز يعتمد المعالجة بالأمواج الصادمة خارج الجسم
• الاظهار شاشة LCD ملونة , شاشة لمس ملونة , يتم من خلالها اختيار الوظائف والبارامترات .
• ضغط العمل 5 بار
• تردد النبضات الصادمة : نطاق التردد 1 هرتز - 22 هرتز

     إعدادات الطاقة: 60 ميلي جول إلى 180 ميلي جول في 10خطوات

     و 180 ميلي جول – 185 ميلي جول

    عند 16 هرتز كحد أقصى 120 ميلي جول

    عند 22 هرتز كحد أقصى 90 ميلي جول

 عدد مستويات لشدة العمل :

60 – 180 in steps of 10 mJ and 185 mJ (at the applicator)

• عدد النبضات الترددية للموجات الصادمة :

الاستخدام المتقطع كحد أقصى 6000shocks / 15min

Mode of operation Intermittent use max. 6000shocks / 15min break

• عدد النبضات الكلية في عمر الخدمة للجهاز 2 مليون طلقة ترددية على الأقل

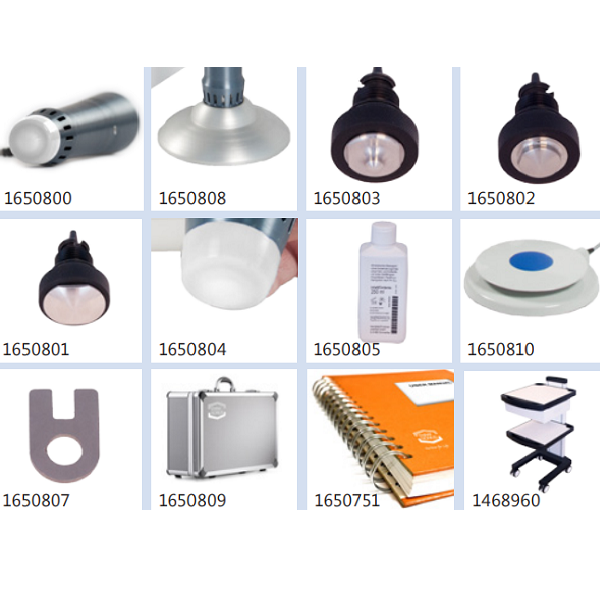

• الجهاز مزود بمجس أمواج صادمة عدد(1) مع ثلاثة رؤوس مختلفة الحجم .

لاجراءات المعالجة المختلفة

• [12] Applicator 20mm
• Applicator with large surface
• [13] Applicator 15mm
• Applicator with medium size surface
• [14] Applicator 6mm

Applicator with small surface
