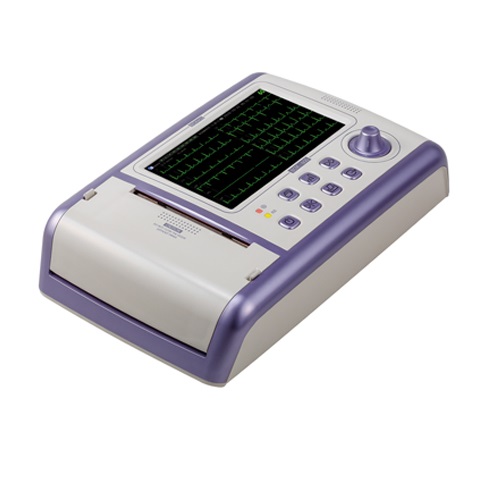

جهاز تخطيط قلب كهربائي سداسي الاقني من شركة Bionics ( كوريا) .
شاشة الاظهار : 7 انش أبعادها (800×480) بكسل
نمط : TFT color LCD
مزودة بلوحة مفاتيح وظيفية (membrane)
- الأبعاد : 327 عرض ×206 طول×87 ارتفاع (مم)
320 × 240×72 (مم)
- الوزن : 75 كغ
- الجهاز قابل للنقل صغير الحجم خفيف الوزن
- نمط العمل : بسيط جدا" من خلال مفاتيح وقوائم سريعة واضحة
التغذية الكهربائية :
- 220 فولت ±10% , التردد : 50 – 60 هرتز ,2A
- الخرج : DC 15V,3A
- استهلاك الطاقة : 45VA كحد أعظمي .
النمط : بطارية قابلة للشحن من نوع Li-ion, 4.400mAhذات قدرة عالية وزمن شحن سريع.
زمن العمل الأعظمي على البطاريات عند الشحن الكامل : 2ساعة
طابعة حرارية بدرجة وضوحية عالية , ذات دقة 8 نقطة /ميلي متر .
عرض الورق: 4 أنش .
- عدد قنوات الطباعة : 6 قنوات طباعية .
- تنسيق الطباعة :
تخطيط القلب : 2×6, 3×4 قناة
حجم الطباعة : 1-9 ثانية
- مجال الاستجابة الترددية : 0,05 -100 هرتز , (13db)
- ممانعة الدخل : < 100 ميغا أوم
- نسبة رفض النمط المشترك : < 100 db
- مقاومة الدخل : 20 ميغا أوم .
- السرعة:(12,5- 25- 50)ميلي متر/الثانية
- الحساسية : ( 5-10-15) ميلي متر/ميلي فولت ±5%
- الليدات : 12 ليد
- الحماية : حماية داخلية من أجهزة مزيل الرجفان .
- الذاكرة :أحادية 9 ثواني لكل ليد (30EA)
- أنماط الوظائف :
يدوي : manual الطباعة بالزمن الحقيقي بعد اكتساب البيانات .
Freeze : تجميد العرض للإشارة المكتسبة.
- التشخيص : الكشف عن أحداث عدم انتظام ضربات القلب .
- الفلاتر :
مزود بمرشحات رقمية digital filter high pass 0,5 HZ
مرشح إشارة العضلات
مرشح تداخلات خط التغذية 50 – 60 هرتز
switch on/switch off filter
EN 60601-1
EN 60601-1-2
EN 60601-2-25
EN 60601-2-51
الذاكرة Memory option
قياسات القلب ECG measurements option
تشخيص ECG analysis option
HRV analysis option
الأرشفة PC archive option
PC ECG option
